W -WAPE Bomba de vacío de eyector de agua

Funciona utilizando una corriente de agua a cierta presión, que se expulsa a través de una boquilla dispuesta simétricamente e inclinada en un ángulo específico, convergiendo en un punto focal. Debido a la alta velocidad del agua expulsada, se forma una presión negativa a su alrededor, creando un vacío en la cámara. Además, dado que el vapor secundario contacta directamente con el agua expulsada, se produce un intercambio de calor, lo que hace que el vapor se condense en agua. Una pequeña cantidad de vapor que permanece sin condensar, junto con gases no condensables, se mezcla y se comprime a través de la fricción con el flujo de agua de alta velocidad, y luego se expulsa a través de un difusor, mejorando aún más el vacío dentro de la cámara.

Las bombas de vacío de eyector de agua de tipo W se usan ampliamente en sistemas de vacío y evaporación para diversos procesos, como extracción de agua de vacío, evaporación al vacío, filtración de vacío, cristalización de vacío, secado y desodorización. Son equipos esenciales en industrias como azúcar, productos farmacéuticos, productos químicos, procesamiento de alimentos, producción de sal, MSG, lácteos, fermentación, así como algunas industrias ligeras y sectores de defensa. Sin embargo, hay relativamente pocos fabricantes que producen eyectores de agua, y los modelos disponibles no son diversos. En respuesta, nuestra compañía ha mejorado continuamente el diseño en los últimos años al incorporar múltiples boquillas, anillos de vapor (discos de guía) y una bomba de varias etapas para la ingesta de agua, instalada en una posición baja. Con una altura de instalación de solo 4.5 metros, estas mejoras mejoran el rendimiento general y traen un cierto nivel de avance tecnológico, lo que hace que el eyector de agua sea un dispositivo revolucionario en los sistemas de condensación de vacío.

Características del producto:
La bomba de vacío de eyector de agua de tipo W presenta una estructura compacta y precisa con alta resistencia, diseñada para sistemas de evaporación de vacío. Al combinar las funciones de un condensador y una bomba de vacío en una sola unidad, simplifica significativamente el proceso. En comparación con los sistemas tradicionales que utilizan bombas de vacío y condensadores separados, la bomba de vacío de eyector de agua de tipo W reduce la necesidad de equipos adicionales como bombas de vacío, condensadores y separadores. Además, ofrece las siguientes ventajas:

1. Compacto y liviano: el eyector de agua tiene un pequeño volumen, peso ligero y estructura compacta. Es altamente eficiente y consume menos energía en comparación con los sistemas de bombas de vacío, proporcionando una solución más rentable para los inversores.

2. Operación simple y fácil mantenimiento: no requiere personal especializado para la gestión. Sin componentes de accionamiento mecánico, el nivel de ruido es bajo y no hay necesidad de aceite de lubricación, lo que facilita el mantenimiento.

3. Instalación al aire libre y de baja posición: el eyector se puede instalar a nivel del suelo al aire libre, lo que requiere menos espacio y la reducción del área de construcción y los costos de instalación.

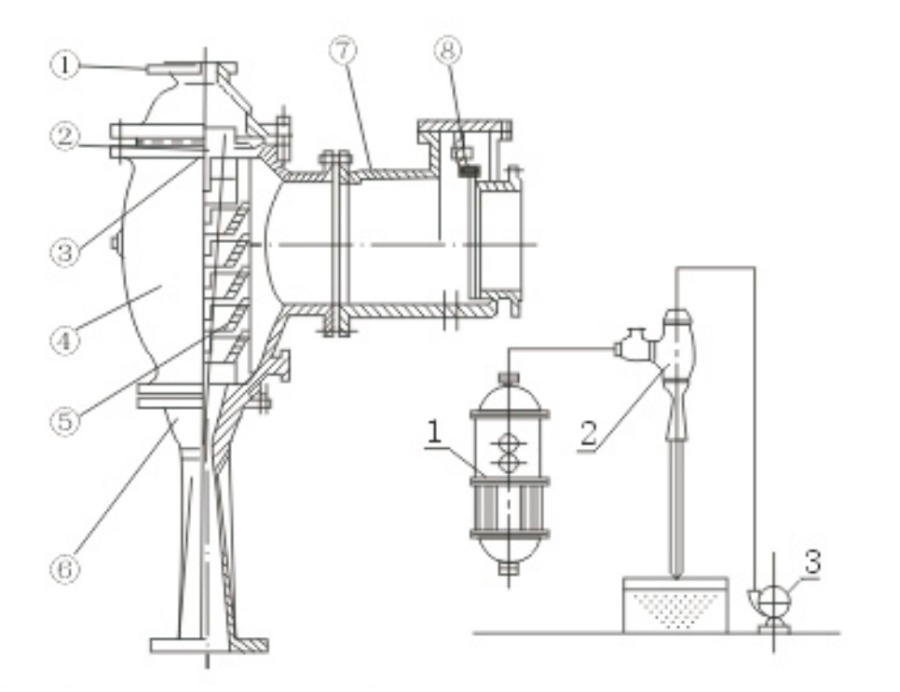

Estructura

Parámetro de rendimiento
