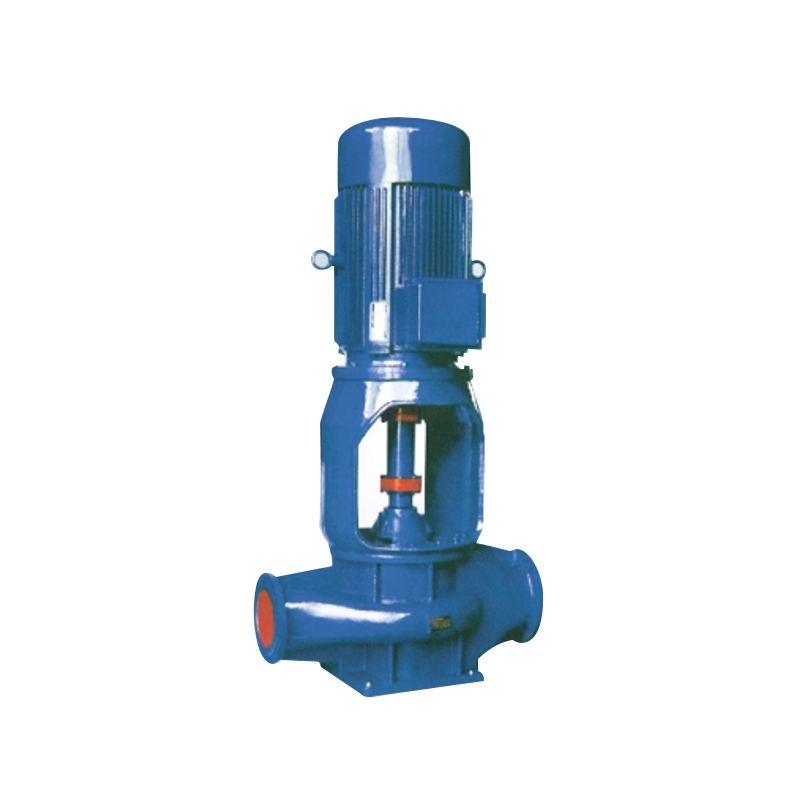

Bomba centrífuga de doble succión verticable vertical de SLB

La serie de bombas centrífugo de doble succión vertical de doble etapa vertical SLB adopta el buen modelo hidráulico disponible tanto a nivel nacional como internacional, asegurando un rendimiento estable y una alta eficiencia. El producto presenta una estructura compacta con una pequeña huella, operación suave, baja vibración y instalación y mantenimiento convenientes.

Rango de rendimiento
Diámetro de salida: DN = 100 ~ 350 mm
Rango de flujo (punto nominal): Q = 100 ~ 1680 m³/h
Rango de cabeza (punto nominal): H = 6.8 ~ 123 m

Rendimiento hidráulico
El modelo hidráulico de la bomba se optimiza a través de la simulación por computadora, lo que le da a la bomba de doble presión SLB alta eficiencia y un excelente rendimiento anticavitación. En comparación con productos domésticos similares, esta serie logra una eficiencia 1-3% mayor y una mayor resistencia a la cavitación.

Condiciones de funcionamiento
1. La presión de trabajo máxima del sistema es de 2.5 MPa; Es decir, la presión de salida de la bomba = cabezal de la bomba de presión de entrada de la bomba ≤ 2.5 MPa. Según la presión máxima que la bomba puede manejar, el cuerpo y la cubierta de la bomba están hechos de hierro fundido gris (1.6 MPa), hierro dúctil (2.0 MPa) o acero fundido (P 2.5 MPa que incluye acero inoxidable). Especifique la clasificación de presión o el material al ordenar.
2. El medio de trabajo es agua limpia u otros líquidos con propiedades físicas y químicas similares al agua limpia, con una temperatura que no exceda de 100 ° C.

Características estructurales
1. Estructura compacta con una pequeña huella; Tanto la entrada como la salida están alineadas horizontalmente, facilitando la instalación. La estructura desmontable permite el mantenimiento sin eliminar la tubería o el motor de entrada/salida. Para desmontar, simplemente afloje los pernos que conectan el cuerpo de la bomba y la cubierta, y retire el acoplamiento intermedio. Los componentes intermedios se pueden sacar como una sola unidad, lo que hace que el mantenimiento sea muy conveniente. Esta ventaja es especialmente evidente al reemplazar los rodamientos y los sellos mecánicos en bombas de gran capacidad, que son propensas a usar.
2. La dimensión axial de los componentes del rotor es corta, asegurando una buena rigidez, y las conexiones entre la bomba, el marco del motor, el motor y el acoplamiento están montadas en descarga. Esto da como resultado una alta concentricidad de los componentes. Además, el buen modelo hidráulico prácticamente elimina las fuerzas axiales y radiales, asegurando un funcionamiento suave con bajo ruido y vibración.
3. El eje de la bomba está soportado por rodamientos independientes hechos de rodamientos importados de alta calidad (NTN, NSK, SKF, etc.), asegurando la operación segura a largo plazo del motor. Los rodamientos están lubricados con grasa, y la tapa del rodamiento está equipada con una taza de aceite para rellenar fácilmente con una pistola de grasa de alta presión.

Caza de focas
La bomba utiliza sellos mecánicos con grafito versus carburo de tungsteno para el par de fricción de sellado, asegurando que no hay fugas y una vida útil más larga.
