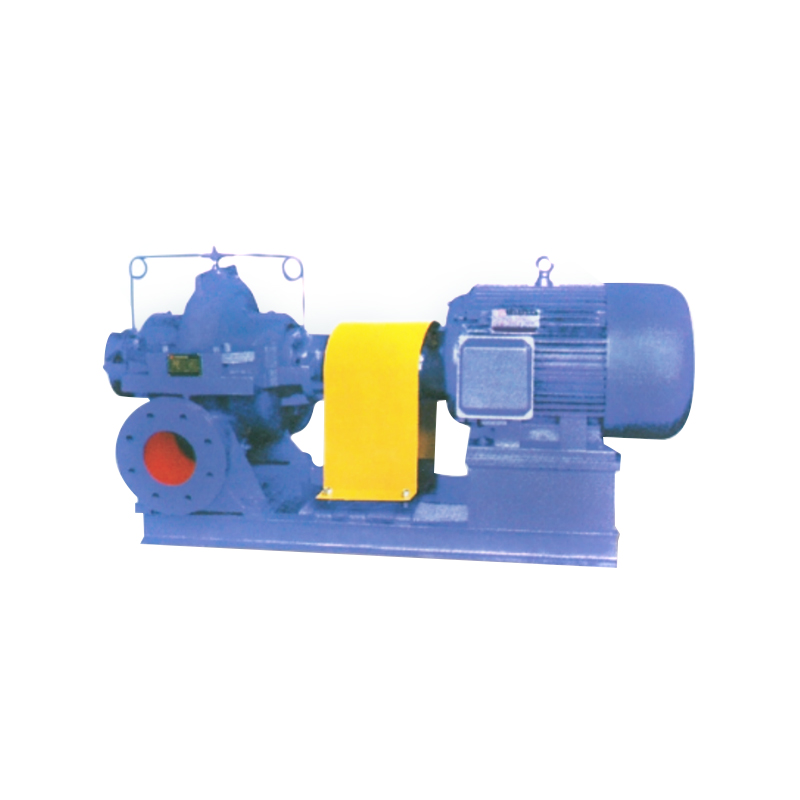

Bomba centrífuga de doble secuencia de sembra horizontal

Datos operativos
Diámetro de salida: DN = 80 ~ 500 mm
Caudal: 50 ~ 4200m³/h (punto nominal)
Cabeza: H = 7.6 ~ 160m (punto nominal)
Presión de trabajo máxima: 2.5MPA
Presión de prueba máxima: 3.75MPA
Medio: agua limpia u otros líquidos con propiedades físicas y químicas similares para limpiar el agua (partículas sólidas ≤ 80mg/L)
Temperatura: ≤ 105 ° C

Rendimiento hidráulico
El modelo hidráulico optimizado asegura no solo un buen rendimiento hidráulico, sino que también elimina la fuerza axial (teóricamente), que es un problema común que afecta el funcionamiento de las bombas, especialmente las bombas a gran escala. El cuerpo de la bomba, la cubierta de la bomba y el impulsor se funden con precisión, y las superficies de flujo liso mejoran el rendimiento y la eficiencia de la bomba.

Caza de focas
Dependiendo del medio de transmisión o los requisitos del usuario, se utilizan sellos de embalaje o sellos mecánicos, sin ninguna restricción en la dirección de rotación. Para el embalaje de sellos, hay suficiente espacio para un fácil reemplazo del embalaje.

Condiciones de funcionamiento
La presión de trabajo máxima permitida es de 2.5MPA: es decir, el cabezal de la bomba de presión de entrada de la bomba ≤ 2.5MPA. Según la presión máxima, la carcasa de la bomba puede soportar, el cuerpo de la bomba y los materiales de cubierta se seleccionan de hierro fundido gris (1.6MPa), hierro dúctil (2.0MPA) o acero fundido (2.5MPA). Especifique las condiciones de presión o los requisitos del material al realizar un pedido.
Medio: agua limpia u otros líquidos con propiedades físicas y químicas similares al agua limpia, con una temperatura ≤ 105 ° C y partículas sólidas ≤ 80 mg/L.

Aspectos
La bomba utiliza cojinetes de rodamiento cerrados lubricados con grasa, que requiere un mantenimiento mínimo y proporcionan una larga vida útil.
Los rodamientos están equipados con tazas de aceite para mantener un nivel de aceite constante y también se pueden lubricarse con aceite delgado.
Los rodamientos importados de alta calidad (SKF, NSK, NTN) se utilizan para garantizar un funcionamiento suave, bajo ruido y una larga vida útil.

Estructura
La bomba presenta una estructura compacta y estable con un diseño de carcasa dividida horizontal. La entrada y salida de la bomba se encuentran en el cuerpo de la bomba, lo que facilita el mantenimiento simplemente quitando la cubierta de la bomba y los componentes del rotor sin desmantelar la tubería. Este diseño simplifica el proceso de mantenimiento. El motor eléctrico (controlador) se puede colocar en el lado izquierdo o derecho, facilitando la instalación en el sitio. El tamaño axial del componente del rotor se minimiza para mejorar la rigidez del eje, lo que resulta en una operación más estable y confiable. El cuerpo de la bomba incluye un anillo de sellado, y el anillo de sellado del impulsor es opcional. Los anillos de sellado se pueden reemplazar después del uso, reduciendo los costos de mantenimiento durante la operación.

Parámetro de rendimiento
